产品名称:MC20D智能型压力变送器 价格:¥680(含17%增值税)
产品详细介绍
MC20D智能型压力变送器
MC20D智能型压力变送器采用高性能的感压芯片,配合先进的电路处理和温度补偿技术,将压力变化转化为线性的电流或电压信号。产品具有HART通讯,具有通讯和自诊断功能,用户利用手持终端或现场总线系统远距离传输、读取、显示和输入变送器的全部工作信息和附加信息。它可以用来测量表压、负压和绝压。

产品特点:
具有反向极性和限流保护;激光调阻温度补偿,范围宽,抗腐蚀,适于多种介质;过载及抗干扰能力强,性能稳定;独特显示表头设计,可以选配模拟、数字显示表头;零点和满量程可通过手操器调节,量程迁移范围宽。

技术参数:
测量介质
气体、液体、油等与316兼容的介质
测量形式及范围
表压(G)---最大(0~120)MPa, 最小(0~1)KPa
绝压(A)---最大(0~120)MPa, 最小 (0~10)KPa
负压(B)---最大(-0.1~40)MPa, 最小(-0.2~0.2 )KPa
精度等级:
0.1、 0.25
过载能力:
量程的2~5倍
长期稳定性:
小于0.25%FS/年
供电电源:
15~36 VDC(标定电压24VDC)
输出信号:
(4~20)mA(二线制)+HART通讯
显示方式:
4位LCD显示
操作方式:
自带2位轻触摸按键
零点量程迁移
直接通过按键对零点、量程进行迁移
工作温度:
(-40~80)℃    补偿温度:(-20~70)℃
过程连接:
M20×1.5外螺纹或用户注明
隔离膜片材料:
1Cr18Ni9Ti
外壳材料:
合金铝
防护等级:
IP65


零点和量程调节:
变送器的零点和量程调节可以通过变送器本身的按键进行现场调节;也可以通过手持终端远程调节。具体方法是:加零点压力并稳定后,同时按住Z和S键(Z为零点调节,S为量程调节)5秒钟松开,按Z键2秒调节零点,加满程压力并稳定后,按S键2秒调节满程。注:零点校准调节范围为压力量程的±8%,量程校准范围为压力量程的30%~100%,连续可调。调节完毕后,盖好密封盖并拧紧。
    产品选型

MC20D口口E口A口C口D口R口智能型压力变送器
MC20D
智能型压力变送器

测量形式(注明量程)

G、表压  A、绝对压力  B、密封压力(注明参考压力值)
膜片材料

K、扩散硅(默认) T、陶瓷压阻  P、陶瓷电容
E口
输出信号

1、二线制(4~20)mA   2、HART协议输出   3、1-5V低功耗   4、其它注明
A口
精度


1、0.1  2、0.25
C口
过程连接方式

1、外螺纹M20×1.5(默认)  2、外螺纹G1/2  3、外螺纹NPT1/2 4、齐平膜   5、其它注明
D口
显示方式

1、  无显示(默认)  2、0~100%线性指示  3、LCD数字量程显示(液晶)  4、LCD数字0~100%显示(液晶)  5、LED数字0~100%显示(数码管)
R口
其它

1、本安型  2、隔爆型  3、阻尼  4、用户约定

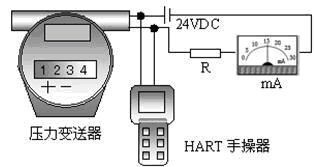

远程通讯示意图                                      外形尺寸
